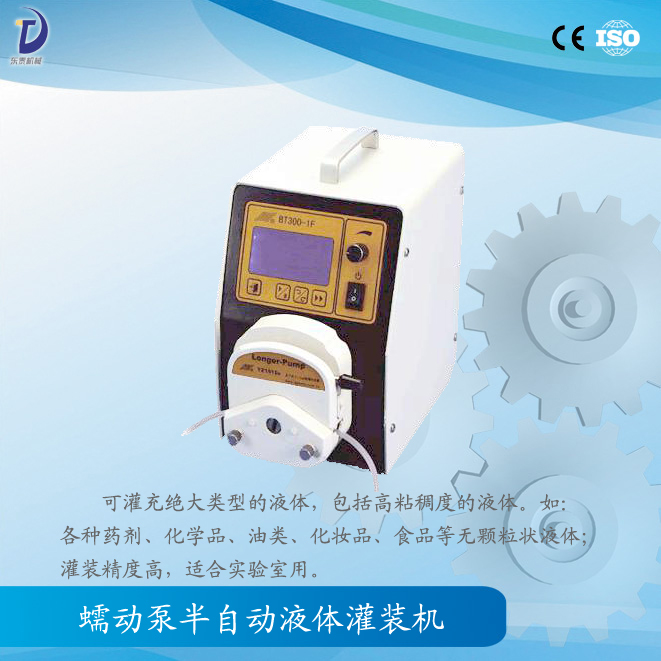

蠕動泵式半自動液體灌裝機  BT300-1F 型

主要用途

蠕動泵式半自動液體灌裝機可灌充絕大類型的液體，包括高粘稠度的液體。如：各種藥劑、化學品、油類、化妝品、食品等無顆粒狀液體；灌裝精度高，適合實驗室用。




技術參數 :

　 轉速范圍：1～300rpm,正反轉可逆
調速方式：旋轉編碼器連續調節
顯示方式：128*64型圖形點陣液晶顯示，可在流量顯示與轉速顯示兩種方式之間切換
分配次數：1～999次
分配液量：0.1ml～99.9L
時間間隔：1～999秒
回吸角度：0～360°（18°步進）
通訊接口：RS485
外控接口：啟?？刂啤⒎较蚩刂?、速度控制　 （0～5V、0～10V、4～20mA、0～10KHz可選）
適用電源：AC 220V±10%,50Hz/60Hz（標配）　 AC 110V±10%,50Hz/60Hz（選配）
消耗功率：＜50 W
工作環境：溫度0～40℃, 相對濕度 < 80%
防護等級：IP31
速度分辨率：1rpm
驅動器尺寸：(L×W×H) 202×160×239(mm)
驅動器重量：4.3kg

原理及特點:

　 1、可安裝三種泵頭:YZ1515x、YZ2515x、YZ1515w
2、可設置分配的時間間隔，便于實現自動分配灌裝
3、顯示流量或轉速
4、對設定的流量進行校正，從而獲得精確的流量
5、具備通迅接口，可為用戶提供通迅協議，也可按用戶要求訂制上位機軟件

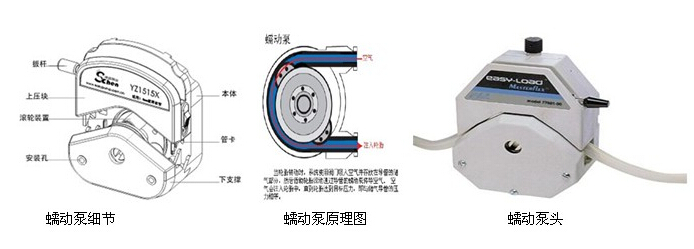

專用蠕動泵細節：



蠕動泵灌裝機擴展性閱讀：

☆.該蠕動泵灌裝機由主傳動系統、進瓶系統、泵頭組及灌裝分配組組成的灌裝系統，供塞組及壓塞組組成的帶塞系統，電器控制系統所組成，結構新穎合理。
☆.泵源采用蠕動泵，充分利用蠕動泵的特點，結構簡單，其泵體無接觸藥液的地方，因此無需對半自動液體灌裝機的泵體進行清洗消毒。
該泵是由步進電機或者伺服電機驅動，PLC控制達到調整裝量簡便，只輸入相應的數字即可，可實現在工作狀態下隨時調整，精度可達±2％
☆.整蠕動泵灌裝機只用四個泵源，帶動8針進行灌裝（即每個泵頭帶動兩針）大大簡化機械結構，縮小整機體積，調整裝量簡便，拆卸清洗消毒簡便。
☆.耗材少，只按時更換硅膠管即可，經濟實用。
☆.整蠕動泵灌裝機灌裝原理：采用8等份撥瓶轉鼓，使瓶子在運行中自動提升定位，，插入針頭，8針勻速旋轉跟蹤灌裝，采用一種巧妙的灌裝分配系統，使每泵的兩針交替灌裝，這樣實現了在運行當中灌裝時間長，無間歇運動，運行平穩，可充分提高產量，尤其是灌15ml以上大劑量的更為突出，根據瓶子及裝量在20ml以下高可達240~300瓶/分鐘（變頻調速）。
☆.該蠕動泵灌裝機結構簡單新穎，維修調整方便，運行平穩、噪音低、自動化程度高，有倒瓶停車控制、無瓶止灌控制、缺塞或缺蓋報警并自動降速，當塞或蓋供上以后，自動升速到設定范圍。
