包裝機的系統一般由十三個部分組成，即金屬波紋管、主喂料管路、緩沖料倉、螺旋喂料器、氣動蝶閥、回風灌料筒、升降秤架、自動脫鉤器、氣動夾袋器、稱重鏈板機、輸送鏈板機、主控柜和控制系統、回風除塵系統。
1.
緩沖料倉：減緩物料流動速度，將物料中夾氣排出，穩定料流，消除上游物流對下游的影響，提高對精度的控制。
2.

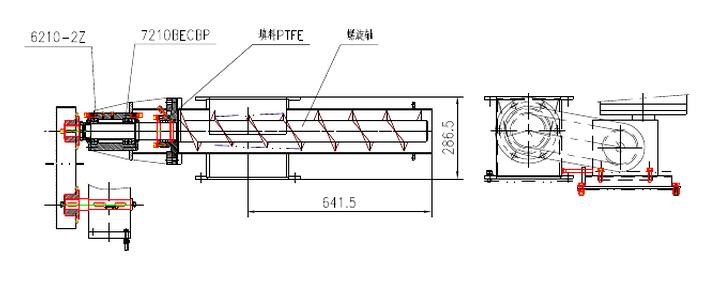

螺旋喂料器：?jiǎn)温菪沽掀?，全不銹鋼結構，通過變頻器控制物料流量，滿足包裝要求。
3.
不銹鋼結構制造，為雙層夾層結構，內層經打磨拋光用于物料灌包的通道之用，外層為薄壁結構，上部設有一個接口，與排氣管路連接。
4.

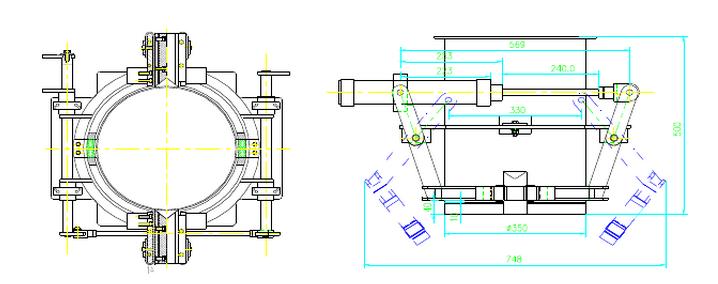

夾袋器為不銹鋼結構，主結構為兩片弧形的夾板，由氣缸驅動，連桿協調動作，夾袋器閉合時，兩片夾板上的帆布帶扣合在筒體上，同時夾板兩端的橡膠塊將袋兩邊夾緊；待包裝完畢，由氣缸驅動使之松開，包裝袋落下。
5.

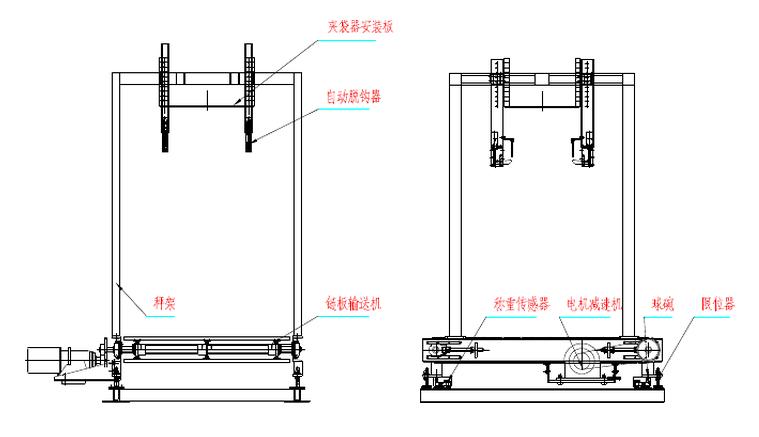

稱體：分為上架和下架，上架安裝在鏈板輸送機上，下架為一方形剛性結構，四角各安裝一防爆傳感器，上下架間通過鋼球和球碗相連，為了限制工作中由于不慎將上臺架抬起而使鋼球脫落，在下秤架上裝有四只可調螺桿，可限制秤臺抬起和縱向過大位移，保證臺架快速歸位，調節螺桿上螺母高度可限制臺架垂直位移。
6.

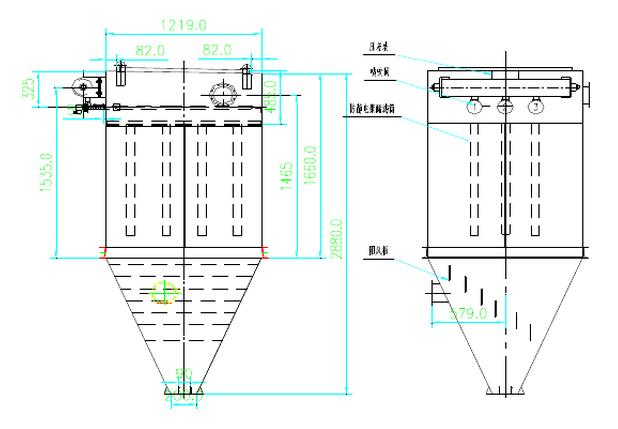

回風除塵系統：回風管路和除塵器全部采用不銹鋼制造，管路上設置多個不銹鋼手動和氣動蝶閥，用以控制各管路氣體流量，滿足總體控制要求，除塵器采用脈沖噴吹清灰方式，具有低噪音的優點，回收的粉塵落入下游收集斗中，在收集斗末端設有一手動夾袋器，工作時將一包裝袋套入管口內，回收粉塵便全部落入包裝袋中，待袋滿后用叉車叉走更換包裝袋即可，不僅簡潔，方便操作，而且現場環境好。
